Riegel & Pfetten
Z-, C- und CL-Profile für den Metallleichtbau
Unsere Profile, die zu Unterkonstruktionszwecken am Bau eingesetzt werden, garantieren geprüfte Qualität durch das Ü-Zeichen nach DASt-Richltinie 016, bzw. neuerdings durch das CE-Zeichen nach EN 1090. Verwendet werden ausschließlich Materialqualitäten nach DIN EN 10346 mit Werkszeugnissen in der Güte S320 GD + Z275 oder höher.
Im Industrie-, Agrar- und Gewerbebau spielt heute die Montagezeit der Gebäudehülle eine enorm große Rolle. Wir haben unsere Fertigungsmöglichkeiten an die Wünsche nach kurzer Lieferzeit, optimierten Bauteilen und geprüfter Qualität angepasst und bieten ein optimales Pfetten- und Riegelsystem an.
Hergestellt auf modernen Anlagen der Blechbearbeitung können verschiedenste Ausführungen in Blechdicke, Profilhöhe, Lochungen etc. hergestellt werden. Ein entsprechendes Vormateriallager macht eine zügige Fertigung möglich.
Für weitere Information klicken Sie bitte auf das gewünschte Profil.
C-Profile
C-Profile

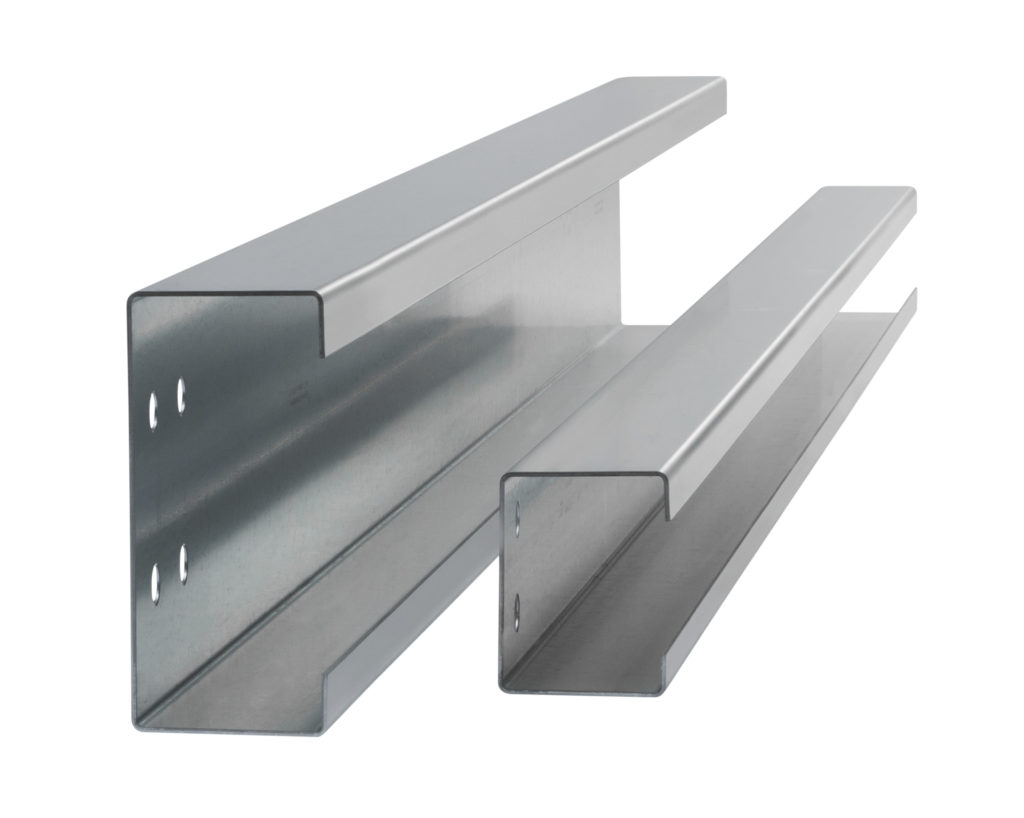

Nach dem Buchstaben C ist die Form dieser Profile benannt. Ihren Einsatz finden die C-Riegel im Wandbereich zur Aufnahme der Bekleidungselemente. Wir liefern diese Profile mit Lochbild nach Wunsch, bzw. in Abstimmung mit dem Stahlbau. Statische Werte sind in den Belastungstabellen enthalten. Sonderabmessungen werden nach Absprache gerechnet.
- max. Fertigungslänge: 9000 mm
- Materialgüte: S320GD Z275 nach DIN EN 10346 (oder höher)
- Vormaterial: verzinkt t= 2,00 – 4,00 mm
- gelocht und positioniert
Für weitere Abmessungen melden Sie sich einfach direkt bei uns.
Abmessungen:
| Profil – WP | Steg – h [mm] | Gurt – b [mm] | Lippe – c [mm] | Blechdicke – t [mm] | Zuschnitt – Z [mm] |
|---|---|---|---|---|---|
| C105x80-20 | 105 | 80 | 23,0 | 2,0 | 295 |
| C105x80-25 | 105 | 80 | 23,0 | 2,5 | 292 |
| C105x80-30 | 105 | 80 | 23,0 | 3,0 | 288 |
| C105x90-20 | 105 | 90 | 23,0 | 2,0 | 314 |
| C105x90-25 | 105 | 90 | 23,0 | 2,5 | 311 |
| C105x90-30 | 105 | 90 | 23,0 | 3,0 | 308 |
| C120-20 | 120 | 90 | 21,0 | 2,0 | 325 |
| C120-25 | 120 | 90 | 21,5 | 2,5 | 323 |
| C120-30 | 120 | 90 | 25,0 | 3,0 | 327 |
| C140-20 | 140 | 90 | 20,0 | 2,0 | 344 |
| C140-25 | 140 | 90 | 22,0 | 2,5 | 344 |
| C140-30 | 140 | 90 | 24,5 | 3,0 | 346 |
| C140-35 | 140 | 90 | 30,0 | 3,5 | 354 |
| C140-40 | 140 | 90 | 30,5 | 4,0 | 351 |
| C150-20 | 150 | 90 | 26,0 | 2,0 | 365 |
| C150-25 | 150 | 90 | 30,0 | 2,5 | 370 |
| C150-30 | 150 | 90 | 30,0 | 3,0 | 367 |
| C150-35 | 150 | 90 | 30,5 | 3,5 | 365 |
| C150-40 | 150 | 90 | 28,0 | 4,0 | 356 |
| C160-20 | 160 | 90 | 21,0 | 2,0 | 365 |
| C160-25 | 160 | 90 | 25,0 | 2,5 | 370 |
| C160-30 | 160 | 90 | 25,0 | 3,0 | 367 |
| C160-35 | 160 | 90 | 31,5 | 3,5 | 377 |
| C160-40 | 160 | 90 | 28,0 | 4,0 | 366 |
| C180-20 | 180 | 90 | 24,5 | 2,0 | 393 |
| C180-25 | 180 | 90 | 25,0 | 2,5 | 390 |
| C180-30 | 180 | 90 | 29,5 | 3,0 | 396 |
| C180-35 | 180 | 90 | 33,0 | 3,5 | 400 |
| C180-40 | 180 | 90 | 28,0 | 4,0 | 386 |
| C200-20 | 200 | 90 | 29,5 | 2,0 | 423 |
| C200-25 | 200 | 90 | 30,5 | 2,5 | 421 |
| C200-30 | 200 | 90 | 29,5 | 3,0 | 416 |
| C200-35 | 200 | 90 | 34,5 | 3,5 | 423 |
| C200-40 | 200 | 90 | 28,0 | 4,0 | 406 |
| C250-25 | 250 | 90 | 26,5 | 2,5 | 463 |
| C250-30 | 250 | 90 | 28,5 | 3,0 | 464 |
| C300-30 | 300 | 120 | 26,5 | 3,0 | 570 |
CL-Profile
CL-Profile

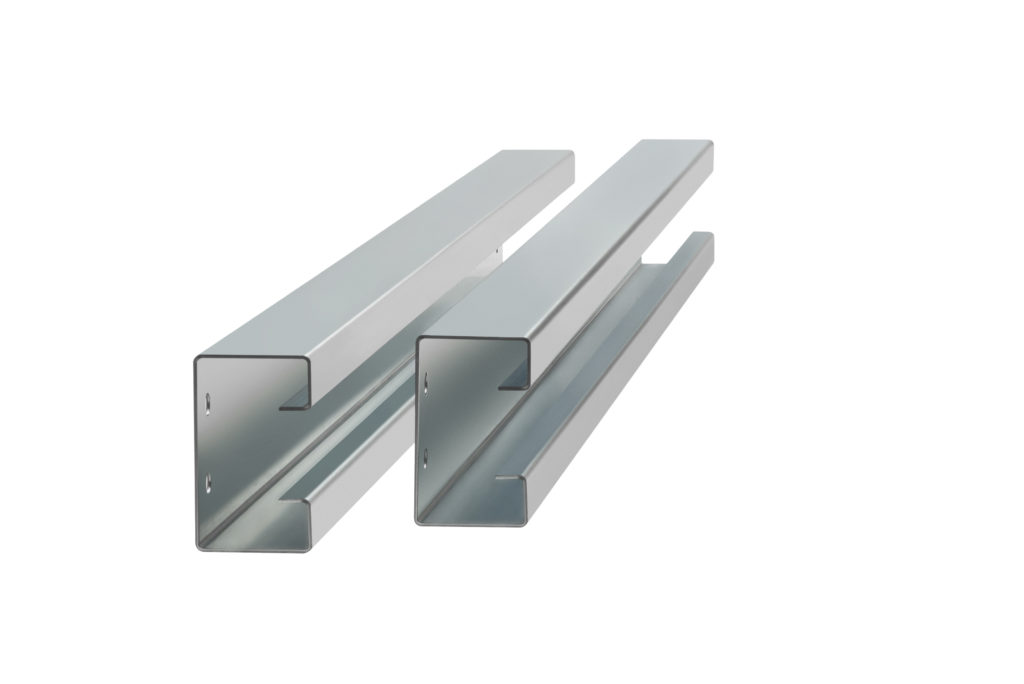

- max. Fertigungslänge: 9000 mm
- Materialgüte: S320GD Z275 nach DIN EN 10346 (oder höher)
- Vormaterial: verzinkt t= 2,00 – 3,00 mm
- gelocht und positioniert
Für weitere Abmessungen melden Sie sich einfach direkt bei uns.
Abmessungen:
| Profil – WP | Steg – h [mm] | Gurt – b [mm] | Lippe – c [mm] | Bördel – d [mm] | Blechdicke – t [mm] | Zuschnitt – Z [mm] |
|---|---|---|---|---|---|---|
| CL140-20 | 140 | 90 | 42 | 22,0 | 2,0 | 423 |
| CL140-25 | 140 | 90 | 42 | 23,5 | 2,5 | 421 |
| CL140-30 | 140 | 90 | 42 | 23,3 | 3,0 | 416 |
| CL150-20 | 150 | 90 | 42 | 20,5 | 2,0 | 430 |
| CL150-25 | 150 | 90 | 42 | 28,0 | 2,5 | 440 |
| CL150-30 | 150 | 90 | 42 | 25,5 | 3,0 | 430 |
| CL160-20 | 160 | 90 | 42 | 20,5 | 2,0 | 440 |
| CL160-25 | 160 | 90 | 42 | 23,0 | 2,5 | 440 |
| CL160-30 | 160 | 90 | 42 | 25,5 | 3,0 | 440 |
| CL180-20 | 180 | 90 | 42 | 20,5 | 2,0 | 460 |
| CL180-25 | 180 | 90 | 42 | 24,5 | 2,5 | 463 |
| CL180-30 | 180 | 90 | 42 | 27,5 | 3,0 | 464 |
| CL200-20 | 200 | 90 | 42 | 20,5 | 2,0 | 500 |
| CL200-25 | 200 | 90 | 42 | 23,0 | 2,5 | 500 |
| CL200-30 | 200 | 90 | 42 | 25,5 | 3,0 | 500 |
Z-Pfetten
Z-Pfetten

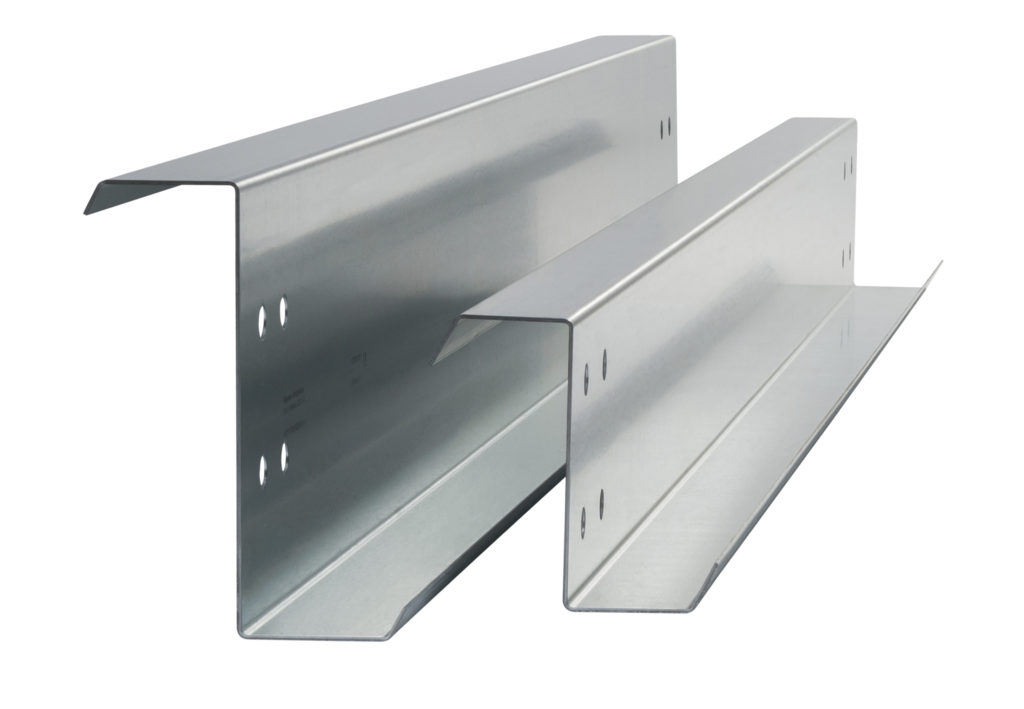

Diese Profile, die der Formgebung nach dem Buchstaben Z ihren Namen verdanken, stellen die Unterkonstruktion für eine profilierte Dachdeckung dar. Hier unterscheidet man zwischen dem Einfeldträgersystem und dem Koppelträgersystem. Wir liefern diese Profile mit Lochbild nach Wunsch, bzw. in Abstimmung mit dem Stahlbau. Statische Werte sind in den Belastungstabellen enthalten. Sonderabmessungen werden nach Absprache gerechnet.
- max. Fertigungslänge: 9000 mm
- Materialgüte: S320GD Z275 nach DIN EN 10346 (oder höher)
- Vormaterial: verzinkt t= 2,00 – 3,00 mm
- gelocht und positioniert
Abmessungen:
| Profil – WP | Steg – h [mm] | Gurt – b1 [mm] | Gurt – b2 [mm] | Lippe – c [mm] | Blechdicke – t [mm] | Zuschnitt – Z [mm] |
|---|---|---|---|---|---|---|
| Z140-20 | 140 | 66 | 59 | 21,0 | 2,0 | 295 |
| Z140-25 | 140 | 66 | 59 | 20,5 | 2,5 | 292 |
| Z140-30 | 140 | 66 | 59 | 25,0 | 3,0 | 298 |
| Z160-20 | 160 | 71 | 64 | 30,5 | 2,0 | 344 |
| Z160-25 | 160 | 71 | 64 | 32,0 | 2,5 | 344 |
| Z160-30 | 160 | 71 | 64 | 34,0 | 3,0 | 346 |
| Z180-20 | 180 | 71 | 64 | 20,5 | 2,0 | 344 |
| Z180-25 | 180 | 71 | 64 | 22,0 | 2,5 | 344 |
| Z180-30 | 180 | 71 | 64 | 24,0 | 3,0 | 346 |
| Z200-20 | 200 | 76 | 69 | 20,0 | 2,0 | 373 |
| Z200-25 | 200 | 76 | 69 | 20,0 | 2,5 | 370 |
| Z200-30 | 200 | 76 | 69 | 24,0 | 3,0 | 376 |
| Z220-20 | 220 | 76 | 69 | 20,0 | 2,0 | 393 |
| Z220-25 | 220 | 76 | 69 | 20,0 | 2,5 | 390 |
| Z220-30 | 220 | 76 | 69 | 24,0 | 3,0 | 396 |
| Z240-20 | 240 | 81 | 74 | 20,0 | 2,0 | 423 |
| Z240-25 | 240 | 81 | 74 | 20,5 | 2,5 | 421 |
| Z240-30 | 240 | 81 | 74 | 26,0 | 3,0 | 430 |
